När läckagedetektering blir enkelt

I Groß-Umstadt var identifiering av vattenförluster i distributionsnätet en utmaning. Tidigare kunde åtgärder vidtas först när läckor eller rörbrott blev synliga. Genom att gå över till Kamstrups flowIQ® 2200-vattenmätare med akustisk läcksökning har Groß-Umstadt tagit ett stort steg framåt inom resursbevarande och effektivitet.

Groß-Umstadt, även känt som den norra porten till Odenwald och "Odenwalds vinö", ligger i vinregionen Hessische Bergstraße. Det är en historisk stad med nio stadsdelar och cirka 22 150 invånare. Vattenförsörjningen omfattar omkring 7 000 hushållsanslutningar.

Innan övergången till digitala mätare använde företaget analoga vattenmätare, kompositvattenmätare och Woltmann-mätare. Beslutet att byta till flowIQ® 2200-mätare år 2021 grundades på flera faktorer. Den avgörande faktorn var den enkla och effektiva detekteringen av vattenförluster, en fördel som bidrog till att Kamstrups mätare vann upphandlingen. De nya mätarna erbjuder dessutom högsta dataskyddsnivå enligt europeiska dataskyddsstandarder (GDPR) samt ekonomiska fördelar tack vare möjlig förlängning av kalibreringsperioden.

Nu används mätartyperna MULTICAL® 21, flowIQ® 2200, flowIQ® 3100 och flowIQ® 4200 (från DN 20 till DN 150) inom distributionsområdet och avläses med READy Manager (drive-by) via den trådlösa M-Bus-lösningen. Dessutom tillhandahåller Kamstrup hosting och systemstöd samt programvaran Leak Detector med integrerad övervakning över ledningsnätet.

Implementeringen av de nen nya lösningen slutfördes i mitten av 2022 och staden har upplevt många fördelar:

• Stöd för översikt av distributionsnätet
  Noggrann mätning av den faktiska vattenförbrukningen
• Bättre översikt över vattenförluster, försäljning och produktion.
• Bättre hållbarhet: Minskade vattenförluster leder till lägre energikostnader och sparade vattenresurser
• Tidsbesparing och effektivitet: Förenklad hantering av årsrapportering och minimering av felaktiga avläsningar
• Snabbare läckageidentifiering, vilken tidigare kunde ta flera timmar eller till och med dagar
• Mätarens livslängd på minst 12 år tack vare förlängd kalibreringsperiod

 Implementeringen är också fördelaktig för slutanvändarna. Genom infokoder kan det vattenbolaget regelbundet informera sina 400–500 medborgare om läcklarm och be dem kontrollera sina hushållsinstallationer, vilket sparar värdefullt dricksvatten och kostnader. Positiv feedback från slutkunder bekräftar att denna tjänst tillför ett mervärde.

Här är en översättning till svenska:

Vidare kan slutanvändarna själva se infokoder direkt på mätarens display, vilket ger ytterligare transparens. Införandet av elektroniska mätare har avsevärt minskat antalet klagomål mot den årliga fakturasammanställningen och stärkt förtroendet hos slutanvändarna. Det innebär också mindre administrativt arbete för det vattenbolaget.

Här är en översättning till svenska:

Sammanfattningsvis har dessa åtgärder lett till en betydande minskning av vattenförluster, med en fortsatt nedåtgående trend.

Förutom att upptäcka vattenförluster på konsumentsidan, upptäcker flowIQ® 2200 vattenmätare även läckor och rörbrott i vattennätet. "Om det behövs täcker vi området med funktionen READy drive-by. Kamstrups Leak Detector-programvara kan sedan användas för att avgöra om vi ska fokusera på läckor i distributionsnätet eller efter servislening till en fastighet," säger Hans Jürgen Bahlecke, ansvarig för vattenförsörjning. Teknologin i vattenmätarna använder ultraljud för att upptäcka avvikande ljudmönster i vattnet och registrera den lägsta ljudnivån. Detta gör det möjligt att filtrera bort bakgrundsljud, såsom trafik.

Ljudanalysen baseras enbart på ljudvågor i vattnet och är inte beroende av rörmaterialet.

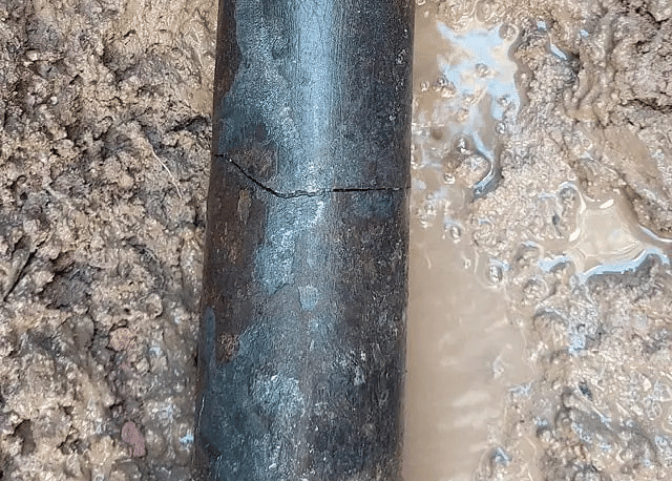

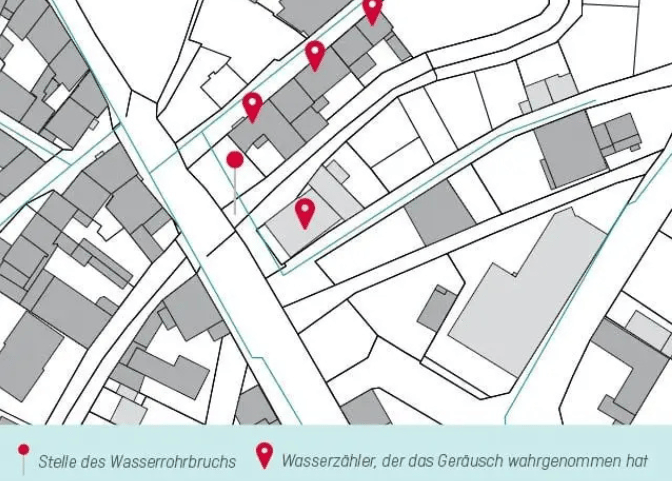

Från 2022 till 2023 minskade vattenförlusterna före vattenmätarna med 28 000 m³ – en stor del av denna framgång tillskrivs användningen av flowIQ® 2200 flödesmätare," säger Björn Mattheß, operativ chef. Ett nyligen exempel visar på effektiviteten hos denna teknologi: på huvudledningarna som matar vattenmätarna, upptäckte mätarna som var belägna ända upp till 25 meter från rörbrottet ljud som indikerade vattenförlust. Grafiken till vänster visar var läckan uppstod och vilka vattenmätare som registrerade den. Utan den akustiska läcksökningsfunktionen hade dessa skador inte upptäckts och skulle ha lett till förlust av mer än 100 000 m³ vatten under ett år. Detta imponerande exempel visar hur viktigt det är att arbeta förebyggande med att upptäcka läckor.

 Leak Detector kan användas för att noggrant och effektivt identifiera läckor i distributionsnätet. Programvaran möjliggör intuitiv visualisering och analys av brusdata från flowIQ® 2200 vattenmätare.

Tack vare den avancerade algoritmen tolkar systemet automatiskt brusdata över tid och identifierar vattenmätare med hög risk för läckage. Förändringar i brusmönstren som registreras av vattenmätarna visas grafiskt i programvaran på ett tydligt sätt.

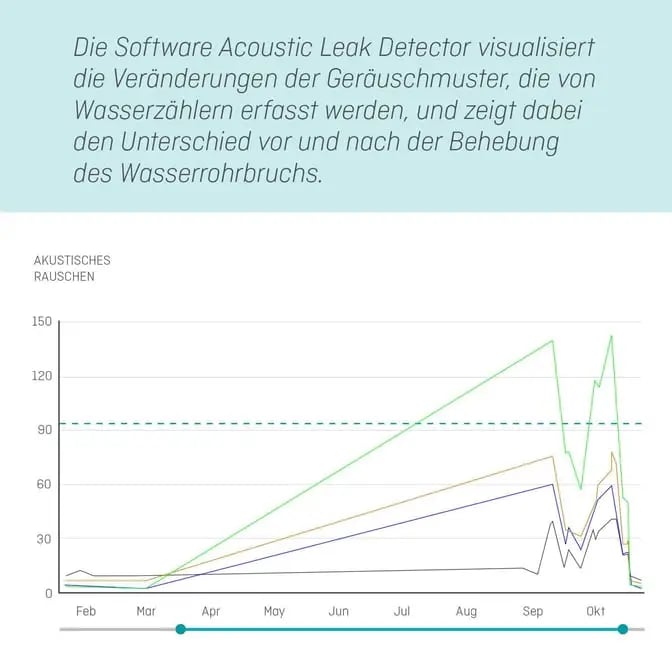

Ett praktiskt exempel från Groß-Umstadt, som visas till vänster, visar hur ett rörbrott på huvudvattentillförseln analyserades med hjälp av programvaran. Det är lätt att se hur ljudnivån ökade från det att röret brast och hur ljudmönstren minskade efter reparationen.

Med den nästan fullständiga digitaliseringen av vattenmätningen (99,8 %) har Groß-Umstadt redan gjort nutiden till framtiden. "Vårt fokus ligger på hållbarhet för att säkerställa vattenförsörjningen för kommande generationer," betonar Mattheß.

Slutsats

Minskande vattenförluster innebär inte bara besparingar för staden, utan också lägre energikostnader vid vattenrening och bidrar därmed värdefullt till klimatskyddet.
